產品規格 |
| 氣缸內徑 (mm) |
φ10 |
φ16 |
φ20 |
φ25 |
φ32 |
| 標準行程 (mm) |
25, 50, 75, 100, 125, 150, 175, 200, 250 |
| 行程範圍 (mm) |
Max 150 |
Max 250 |
| 使用流體 |
已濾清之壓縮空氣(潤滑或未潤滑) |
| 壓力範圍 (kgf/cm²) |
1.5 ~ 9 |
1 ~ 9 |
| 最大壓力 (kgf/cm²) |
9.5 |
| 使用溫度 (°C) |
-10 ~ 60 |
| 行程調整範圍 (mm) |
-10 ~ 0 |
| 最大負荷 (kgf) |
PTU:瑞塊移動型 |
0.5 |
1.5 |
2.0 |
2.5 |
3.5 |
| PTM:滑台移動型 |
1 |
3 |
4 |
5 |
6 |
| 配管接頭口徑 |
M5 x 0.8 |
Rc 1/8" |
| 感應裝置 |
附感應磁石 |
|
|
產品特性 |
雙動氣缸
| PTU... |

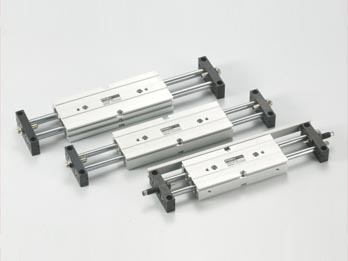

雙動雙軸端塊移動型 |
| PTM... |
雙動雙軸滑台移動型 |
雙軸雙氣缸，雙倍出力。
雙活塞桿設計，活塞桿不回轉，定位精度高。
本體表面硬質陽極處理。
採用進口O形環及迫繄，全部內附磁石。 |
|
